Kabelgoten (staal)

Kabelgoten van staal Stago en van Geel

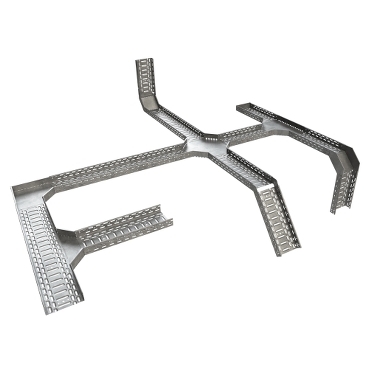

Stalen kabelgoten zijn in veel maten verkrijgbaar van 700mm tot 330mm breed. Om de kabelgoten makkelijk op te kunnen hangen zijn er diverse ophangsystemen verkrijgbaar. De meest gebruikte is de open-C beugel of de binnenliggende gootbeugel. De beugels kunnen met draadeinden aan het plafond gemonteerd worden. De kabelgoten hebben een standaard lengte van 3 meter. Indien u langere lengtes moet overbruggen kunt u gebruik maken van koppelstukken. Wanneer u behalve voedingskabels ook datakabels door de goot wilt leggen heeft en een scheidingschot nodig. Het scheidingschot zorgt ervoor dat de data en voedingskabels gescheiden in de goot liggen. Voor het plaatsen van een scheidingschot heeft de kabelgoot een minimale breedte van 120mm nodig.

- Stago klemveer voor kabelgoot op wandconsole€ 1,63 € 1,35Stago klemveer CSU08490100 Lees verderLevertijd 1-2 dagen
- van Geel wandconsole Sdz voor 75 en 100 mm€ 10,96 € 9,06van Geel wandconsole Sdz voor 75 en 100 mm Lees verderLevertijd 1-2 dagen
- van Geel bochtstuk P31 B75 H60 Sdz€ 29,38 € 24,28van Geel bochtstuk P31 B75 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel vervalstuk P31 B75 H60 Sdz€ 28,71 € 23,73van Geel vervalstuk P31 B75 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel T-stuk P31 B75 H60 Sdz€ 61,07 € 50,47van Geel T-stuk P31 B75 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel aftakstuk P31 B75 H60 Ssz€ 25,44 € 21,02van Geel aftakstuk P31 B75 H60 Ssz Lees verderLevertijd 1-2 dagen
- van Geel stijgstuk P31 B75 H60 Sdz€ 28,71 € 23,73van Geel stijgstuk P31 B75 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel Kabelgoot P31 Smart geperforeerd L3000 B75 H60 Sdz€ 49,47 € 40,88van Geel Kabelgoot P31 Smart geperforeerd L3000 B75 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel open ophangbeugel P31 B75€ 13,83 € 11,43van Geel open ophangbeugel P31 B75 Lees verderLevertijd 1-2 dagen
- van Geel deksel kabelgoot P31 B75 Svz opklikbaar€ 20,27 € 16,75van Geel deksel kabelgoot P31 B75 Svz opklikbaar Lees verderLevertijd 1-2 dagen
- van Geel plafondbeugel universeel Elvz 2500N€ 3,72 € 3,07van Geel plafondbeugel universeel Elvz 2500N Lees verderLevertijd 1-2 dagen
- van Geel plafondbeugel universeel scharnierend Sdz 1500N€ 7,98 € 6,60van Geel plafondbeugel universeel scharnierend Sdz 1500N Lees verderLevertijd 1-2 dagen
- van Geel multiclip P31 RVS304€ 0,49 € 0,40van Geel multiclip P31 RVS304 Lees verderLevertijd 1-2 dagen
- van Geel snelmontageplaat P31 H60€ 5,88 € 4,86van Geel snelmontageplaat P31 H60 Lees verderLevertijd 1-2 dagen
- van Geel klik-koppelplaat P31 ECLIC H100 Sdz€ 2,81 € 2,32van Geel klik-koppelplaat P31 ECLIC H100 Sdz Lees verderLevertijd 1-2 dagen
- van Geel bochtstuk P31 B200 H60 Sdz€ 37,86 € 31,29van Geel bochtstuk P31 B200 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel vervalstuk P31 B200 H60 Sdz€ 35,92 € 29,69van Geel vervalstuk P31 B200 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel T-stuk P31 B200 H60 Sdz€ 57,36 € 47,40van Geel T-stuk P31 B200 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel aftakstuk P31 B200 H60 Ssz€ 28,15 € 23,26van Geel aftakstuk P31 B200 H60 Ssz Lees verderLevertijd 1-2 dagen
- van Geel stijgstuk P31 B200 H60 Sdz€ 35,92 € 29,69van Geel stijgstuk P31 B200 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel kabelgoot P31 Smart geperforeerd L3000 B200 H60 Sdz€ 83,45 € 68,97van Geel kabelgoot P31 Smart geperforeerd L3000 B200 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel open ophangbeugel P31 B200 Thvz€ 21,66 € 17,90van Geel open ophangbeugel P31 B200 Thvz Lees verderLevertijd 1-2 dagen
- van Geel deksel kabelgoot P31 B200 Svz opklikbaar€ 38,94 € 32,18van Geel deksel kabelgoot P31 B200 Svz opklikbaar Lees verderLevertijd 1-2 dagen
- van Geel wandconsole Sdz voor 150 en 200 mm€ 12,23 € 10,11van Geel wandconsole Sdz voor 150 en 200 mm Lees verderLevertijd 1-2 dagen
- van Geel bochtstuk P31 B150 H60 Sdz€ 35,72 € 29,52van Geel bochtstuk P31 B150 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel vervalstuk P31 B150 H60 Sdz€ 33,82 € 27,95van Geel vervalstuk P31 B150 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel T-stuk P31 B150 H60 Sdz€ 51,27 € 42,37van Geel T-stuk P31 B150 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel aftakstuk P31 B150 H60 Sdz€ 27,20 € 22,48van Geel aftakstuk P31 B150 H60 Sdz Lees verderLevertijd 1-2 dagen
- van Geel stijgstuk P31 B150 H60 Sdz€ 33,82 € 27,95van Geel stijgstuk P31 B150 H60 Sdz Lees verderLevertijd 1-2 dagen
Installatie maken van stalen kabelgoot
Als u een kabeldraagsysteem van stalen kabelgoot in uw winkel, bedrijfspand of woning wilt gaan maken is het handig om een goed installatieplan te maken. U moet goed gaan kijken welke route de kabelgoten moeten gaan volgen en daarbij rekening houden met alle obstakels. Obstakels kunnen zijn luchtkanalen, verlichtingsarmaturen enz. enz. Maak voor uzelf een goed tekening of schets zodat het duidelijk wordt hoeveel kabelgoot u nodig heeft en welke hulpstukken u nodig heeft.
De breedte van de stalen kabelgoot.
Welke maat kabelgoot u nodig heeft hangt af van de elektrische installatie de aantal kabels en de dikte van de kabels die door de goot heen gelegd moet worden. Als u en data kabels en voedingskabels door de goot wil leggen heeft u i.v.m. de benodigde scheidingschot minimaal een breedte van 120mm nodig. Als u alleen een aantal data kabels nodig heeft of alleen een aantal voedingskabels dan kunt u kiezen voor de stalenkabelgoot van 70mm breed.
Stalen kabelgoot ophangen aan plafond

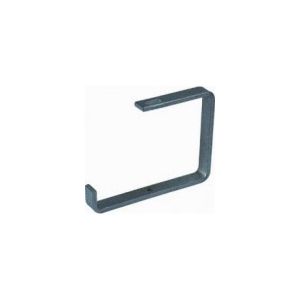

Om de stalen kabelgoten op te hangen kunnen we kiezen tussen twee manieren die vaak gecombineerd gebruikt worden. De twee verschillende manieren zijn plafondmontage en wandmontage. Bij montage aan het plafond bevestigen we eerst een plafondbeugel al of niet scharnierend aan het plafond. Een scharnierende plafondbeugel gebruiken we bij schuine plafonds. Aan de plafondbeugel maken we een draadeind vast met M10 moeren en ringen. Vervolgens kunnen we op de gewenste hoogte een beugel plaatsen waar we de stalen kabelgoot aan ophangen. Voor de beugels kunnen we kiezen uit een open-C beugel, een buitenliggende gootbeugel of een binnenliggende gootbeugel. Afhankelijk van de uiteindelijke inhoud van het kabeldraagsysteem adviseren wij om iedere 1,5 meter een ophanging te maken. Zorg dat ieder hulpstuk zoals een bocht ook goed wordt ondersteund.
Stalen kabelgoot aan de wand monteren

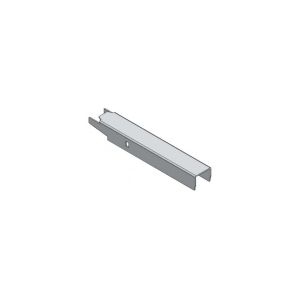

Als de goot langs de wanden in uw gebouw worden gemonteerd gebruiken we muurbeugels of wandconsole. Als u stalen kabelgoot van Stago gaat monteren is het makkelijk om de Stago wandconsole van 70mm te gebruiken. op deze wandconsole kunt u vervolgens een ondersteuningsbalk klikken van de gewenste lengte. De lengte hangt af van de breedte van de kabelgoot die u gaat monteren. Voor montage van het merk van Geel kunt u gebruik maken van de wandconsole van Geel. Deze zijn in alle gewenste maten verkrijgbaar en moeten ook elke 1,5 meter geplaatst worden en eventueel extra bij bochten of andere hulpstukken.
