ABB HAF 1 fase groepenkast met 8 groepen HAD3434-22+H42

Op voorraad
Art.nr
HAD3434-22+H42
€ 283,79 € 234,54
ABB HAF groepenkast type met 8 groepen HAD3434-22+H42

ABB HAF 1 fase groepenkast met 8 groepen HAD3434-22+H42


Met een groepenkast van ABB Haf bent u verzekerd van de hoogste kwaliteit en de groots mogelijke veiligheid. Abb Haf groepenkast van dit type HAD3434-22+H42 is voorzien van een buschboard systeem. De automaten zijn hierop aangesloten. Deze installatiekast is geschikt voor een gemiddelde installatie in uw woning of bedrijfspand waarbij 8 groepen van 230 volt nodig zijn. Omdat deze kast een 1 fase kast is heeft hij een 2 polige hoofdschakelaar en kan worden aangesloten op een 1 fase aansluiting van uw KWH meter.

De inhoud van de ABB HAF 1 fase groepenkast met 8 groepen. HAD3434-22+H42

  • 1 x hoofdschakelaar 2 polig 40 ampère
  • 2 x aardlekschakelaar 2 polig 40 ampère 30 milliampère
  • 8 x flexomaat 1 polig + nul  16 ampère B-karakteristiek
  • 1 x buschboard 2 x 1 fase 2 x nul

ABB HAF 1 fase groepenkast met 8 groepen. HAD3434-22+H42 uitbreidingsmogelijkheden

Als u verwacht in de toekomst meer groepen dan 8 nodig te hebben dan is dat in deze kast niet simpel te realiseren. In Nederland hebben we de NEN1010, dit is een norm waarin staat omschreven dat we maximaal 4 automaten achter een aardlekschakelaar mogen plaatsen. De twee aardlekschakelaars In deze kast beveiligen ieder al 4 automaten. U zou bij een uitbreiding dus een extra aardlekschakelaar moeten plaatsen. Het buschboard in de kast heeft echter geen mogelijkheid om deze derde aardlekschakelaar aan te sluiten. Hierdoor zou u ook het busboard ook moeten vervangen. Als u verwacht in de toekomst meer dan 8 groepen nodig te hebben raden wij aan om direct een groepenkast te kiezen met 9 groepen waardoor u direct ook drie aardlekschakelaars tot u beschikking heeft. Het typenummer van de 1 fase kast met 9 groepen is de HAD333333-222+H42. Het vraagt nu om een iets grotere investering maar u bent wel voorbereid op de toekomst.

ABB haf 1 fase groepenkast met 9 groepenFlexomaat van de HAD3434-22+H42buschboard van de ABB groepenkast 1 fase met 8 groepen

Uitbreiden met een beltrafo

De voordeurbel in een woning wordt vaak gevoed door een beltrafo. Deze trafo zet de spanning van 230 volt om naar een spanning van 8 volt. ABB heeft twee soorten beltrafo, één is geschikt voor het buschboard en één met schroef aansluiten. Voor deze groepenkast kunt u het beste de beltrafo nemen die geschikt is voor het buschboard. U kunt die dan op het buschboard plaatsen waardoor hij meteen is aangesloten. U hoeft de voedende kant van de beltrafo niet meer met draden aan te sluiten.

ABB haf beltrafo voor HAD3434-22+h42

De onderkant van de ABB HAF 1 fase groepenkast met 8 groepen. HAD3434-22+H42

De onderkant van een ABB Haf groepenkast is standaard open gelaten. dit wordt bewust gedaan omdat groepenkasten vaak direct boven de KWH meter worden geplaatst. Doordat de onderkant open is kunnen we extra gemakkelijk de bedrading van de KWH meter aansluiten op de onderkant van de hoofdschakelaar. Wanneer de groepenkast aan de onderkant vrij geplaats wordt dan zal de kast via een kabel of buis met bedrading worden aangesloten. Als dit bij u het geval is kunt u als extra een onderinvoer bestellen. de onderinvoer is leverbaar met of zonder wartel. Voor een aansluiting met een kabel adviseren wij de onderinvoer met wartel en bij gebruik van een PVC buis en losse VD bedrading de invoer zonder wartel. Het artikelnummer van de invoer met wartel is 6932.315. het artikelnummer van de invoer zonder wartel is 6932.135.

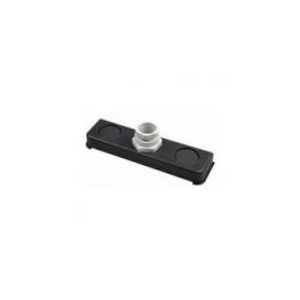

onderinvoer voor ABB groepenkast zonder wartelABB onderinvoer met wartel

Een andere kast dan de ABB HAD3434-22+H42

Wanneer de 1 fase ABB groepenkast met 8 groepen, niet de kast is die u zoekt kunt u via onderstaande knoppen de andere ABB Haf groepenkasten vinden. Via de onderste knop kunt u alle kasten van alle merken direct bekijken. Uls u hulp wilt bij het uitzoeken dan kunt u ons contacten via het contactformulier of telefonisch. Wij helpen u graag.

ABB groepenkasten  3 fase ABB groepenkasten  1 fase ABB groepenkasten

             groepenkasten

Meer informatie
Merk ABB HAF
Groepenkast opties Geen
Fase: 1-Fase
Aantal Groepen 8
Materiaal Kunststof
IP Waarde: IP20
Hoogte 330 mm
Breedte 220 mm
Diepte 90 mm
Aardleksysteem Aardlekschakelaars 1 polig + nul(standaard)
Aantal aardlekautomaten 0
Levertijd
Levertijd 1-2 dagen
Aantal aardlekschakelaars: 2
